Xy lanh thủy lực​ giá rẻ, chất lượng cao, đa dạng chủng loại

Xy lanh thủy lực là thiết bị được sử dụng phổ biến trong đời sống hiện nay, đặc biệt là các loại máy móc công nghiệp. Thiết bị này đáp ứng mọi yêu cầu khác nhau, từ các hệ thống nâng hạ vật liệu nặng, đến những công việc yêu cầu độ chính xác cao trong việc tác động lực. Trong bài viết dưới đây, mời bạn đọc cùng Tuấn Thái khám phá chi tiết về thiết bị chuyên dụng này nhé.

Xy lanh thủy lực là gì?

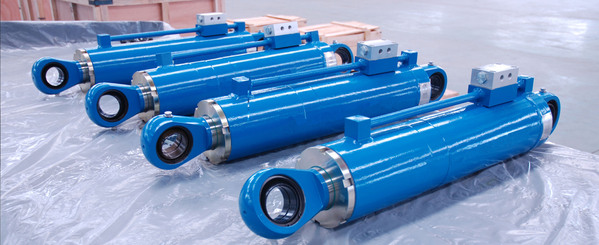

Xy lanh thủy lực (còn được gọi là ben dầu, ben thủy lực) là thiết bị cơ khí dùng để chuyển đổi năng lượng từ chất lỏng thủy lực (dầu) thành động năng, tạo ra lực tuyến tính ở đầu cần. Đây là bộ phận chính trong hệ thống thủy lực, thực hiện các chức năng như nén, ép, đẩy, kéo và nghiền,…

Ngày nay, ben thủy lực được ứng dụng rộng rãi trong các loại máy móc công nghiệp, máy cẩu, xe nâng, hỗ trợ nâng – hạ cửa đập thủy điện và các hệ thống vận hành bằng thủy lực.

Cấu tạo chi tiết của xy lanh thủy lực

Hiểu rõ về cấu tạo của hệ thống ben thủy lực sẽ giúp người dùng sử dụng thiết bị một cách hiệu quả, giảm thiểu sự cố xảy ra. Dưới đây là cấu tạo chi tiết của một hệ thống ben thủy lực.

Ống xy lanh thủy lực – Bộ phận giữ áp suất

Là bộ phận hình trụ tròn liền mạch, dùng để chứa và giữ áp suất của hệ thống thủy lực, đồng thời cũng là nơi chứa piston. Ống được mài nhẵn và mịn để đạt độ hoàn thiện cao (khoảng 4 – 16 microinch), đảm bảo giảm ma sát và duy trì hiệu quả hoạt động của các bộ phận bên trong.

Ống ben thủy lực thường được làm bằng thép có độ bền cao, có khả năng chịu được áp lực lớn từ chất lỏng thủy lực.

Đế (nắp hình trụ)

Đế xy lanh được gắn với ống xy lanh thông qua bu lông, thanh tie hoặc hàn nối. Giữa đế (nắp) xy lanh và ống xy lanh được nối với nhau bằng seal tĩnh, giúp duy trì sự kín khít và ngăn rò rỉ dầu. Đế xy lanh có nhiệm vụ tạo buồng áp suất ở một đầu ống, giữ vai trò quan trọng trong việc bảo vệ và hỗ trợ cấu trúc của xy lanh.

Đầu xy lanh

Đầu ben thủy lực có nhiệm vụ tạo buồng áp suất ở đầu còn lại của ống xy lanh. Nó được nối với ống xy lanh bằng bu lông hoặc thanh tie để đảm bảo sự chắc chắn trong suốt quá trình làm việc.

Giữa đầu xy lanh và ống xy lanh thường được lắp o-ring hoặc các loại niêm phong khác để tránh rò rỉ dầu thủy lực. Tùy vào từng loại ben thủy lực mà đầu xy lanh có thể chứa các tuyến niêm phong hoặc niêm phong que phù hợp.

Piston

Piston là bộ phận quan trọng trong hệ thống ben thủy lực. Nó có nhiệm vụ phân tách và truyền lực giữa các vùng có áp suất khác nhau trong xy lanh. Thông thường, Piston sẽ được gia công tinh xảo để tương thích với các loại seal, phốt, và kim loại đàn hồi. Seal có thể là loại đơn hoặc kép, tùy thuộc vào yêu cầu kỹ thuật và thiết kế của mỗi loại xy lanh.

Các piston của xy lanh được nối với thanh piston nhờ bu lông. Sự chênh lệch áp suất giữa hai bên thân piston sẽ khiến ống xy lanh giãn ra và rút lại.

Thanh piston trong xy lanh thủy lực

Thanh piston thường được làm từ thép hoặc thép mạ crom để đảm bảo độ cứng cáp, khả năng chống ăn mòn và độ bền cao. Nhiệm vụ của bộ phận này là kết nối piston với các bộ phận khác của hệ thống, thực hiện truyền lực và chuyển động từ piston ra ngoài.

Các thanh piston được gia công bóng nhẵn, mịn, giúp giảm thiểu ma sát và ngăn ngừa rò rỉ dầu. Trong các xy lanh hai đầu, thanh piston sẽ kéo dài từ hai phía piston ra đến hai đầu ống.

• Con dấu

Con dấu là bộ phận quan trọng trong việc ngăn ngừa sự rò rỉ của dầu thủy lực, cũng như giữ cho hệ thống hoạt động ổn định. Để chế tạo con dấu phù hợp với thủy lực, nhà sản xuất sẽ dựa vào các thông số như: Nhiệt độ môi trường, áp suất làm việc và ứng dụng cụ thể của hệ thống thủy lực.

Trên thị trường hiện nay, có nhiều loại con dấu khác nhau. Có thể kể đến con dấu chịu nhiệt độ thấp Elastomer và con dấu chịu được nhiệt độ cao Fluorocarbon Viton.

• Một số thành phần khác

Ngoài những bộ phận trên, ben thủy lực còn được tạo thành bởi một số chi tiết khác như: Bu lông, bạc đạn, vít khóa, tấm bích,… Tất cả các bộ phận và chi tiết đều được lắp ráp và kết nối với nhau tạo nên một hệ thống ben thủy lực hoàn chỉnh.

Phân loại hệ thống xy lanh thủy lực công nghiệp

Dựa vào thiết kế, chức năng và ứng dụng cụ thể mà ben thủy lực được chia thành nhiều loại khác nhau. Việc hiểu rõ các loại này giúp tối ưu hóa hiệu suất và tuổi thọ của hệ thống thủy lực. Một số hệ thống ben thủy lực bao gồm:

Phân loại theo chiều tác động lực

• Ben thủy lực 1 chiều

Là loại ben thủy lực có lực tác động chỉ sinh ra từ một phía của piston. Thiết bị này chỉ có một lỗ cấp dầu duy nhất trên thân, thường được sử dụng trong các ứng dụng yêu cầu lực tác động theo một hướng duy nhất.

Hiện nay có 2 loại piston thủy lực 1 chiều: Loại piston tự hồi về (có thể hồi về tự động nhờ lò xo bên trong xy lanh mà không cần tác động lực từ bên ngoài) và piston hồi về nhờ tác động lực (Loại này có piston quay lại vị trí ban đầu nhờ vào tác động lực từ hệ thống).

• Ben thủy lực 2 chiều

Là loại xy lanh thủy lực có 2 lỗ cấp dầu, một cho mỗi phía của piston. Lực tác động có thể sinh ra từ cả hai phía của piston, cho phép chuyển động trong cả hai hướng. Để vận hành loại này, người dùng cần sử dụng van phân phối đảo chiều để điều khiển dòng dầu, giúp piston di chuyển trong cả hai hướng.

Xy lanh này được chia ra làm 2 loại đó là: Loại mini (dành cho các ứng dụng yêu cầu kích thước nhỏ và lực tác động vừa phải) và loại có kích cỡ lớn (dành cho các ứng dụng yêu cầu lực tác động lớn hơn và hành trình dài hơn).

Phân loại theo tầng

• Ben thủy lực 2 tầng

Là sự kết hợp của hai xy lanh xếp nối tiếp với nhau, mỗi xy lanh có một piston riêng biệt nhưng chúng có chung một trục piston. Điều này giúp xy lanh có thể cung cấp lực tác động lớn trong không gian giới hạn.

Loại này thường được sử dụng trong các ứng dụng yêu cầu lực tác động lớn và có không gian lắp đặt hạn chế, giúp tăng khả năng di chuyển mà không cần sử dụng thiết bị lớn.

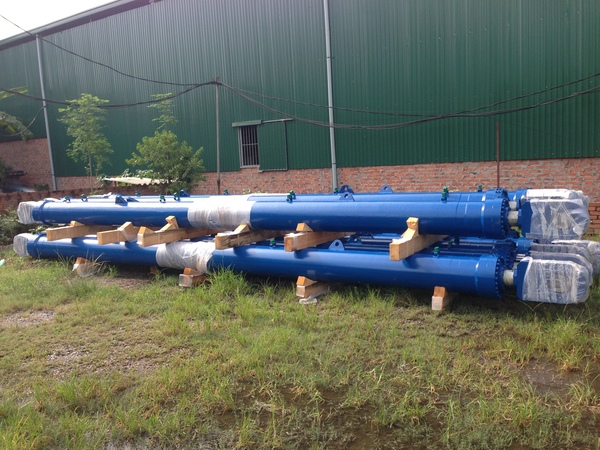

• Ben thủy lực 3 tầng

Là loại ben thủy lực có cấu tạo từ một vỏ và nhiều ống xếp chồng lên nhau, giúp tăng khả năng kéo dài hành trình mà không làm tăng kích thước tổng thể của xy lanh. Với kết cấu đặc biệt, ben thủy lực 3 tầng có thể di chuyển dài hơn so với kích thước gốc ban đầu. Điều này giúp tối ưu hóa thiết kế và giảm bớt kích thước của hệ thống.

Phân loại theo trọng lượng

• Ben thủy lực 5 tấn

Là loại xy lanh có khả năng nâng hạ hàng hóa với tải trọng tối đa là 5 tấn, hành trình nâng dài khoảng 115m. Thiết bị này phù hợp cho các công việc cần nâng các vật có trọng lượng nhẹ đến trung bình và không yêu cầu hành trình quá dài.

• Ben thủy lực 20 tấn

Xy lanh này có khả năng nâng – hạ vật nặng tối đa là 20 tấn và hành trình nâng từ 500mm đến 200mm. Thiết bị có khả năng cung cấp lực tác động lớn, phù hợp với các ứng dụng công nghiệp và các công việc nặng.

• Ben thủy lực 50 tấn

Là loại ben thủy lực có khả năng nâng hạ các vật có tải trọng lên đến 50 tấn, thường được dùng trong các ngành công nghiệp nặng và yêu cầu sức nâng cao.

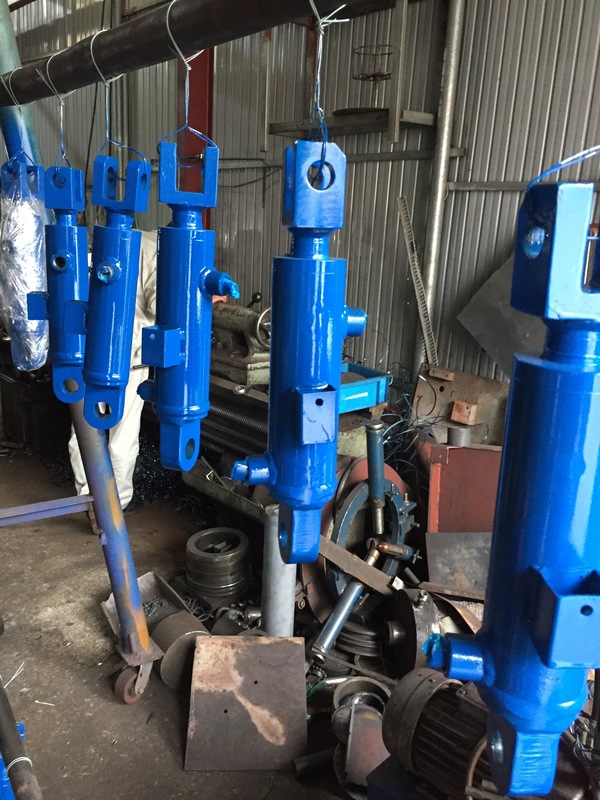

Theo kiểu hàn hoặc ghép

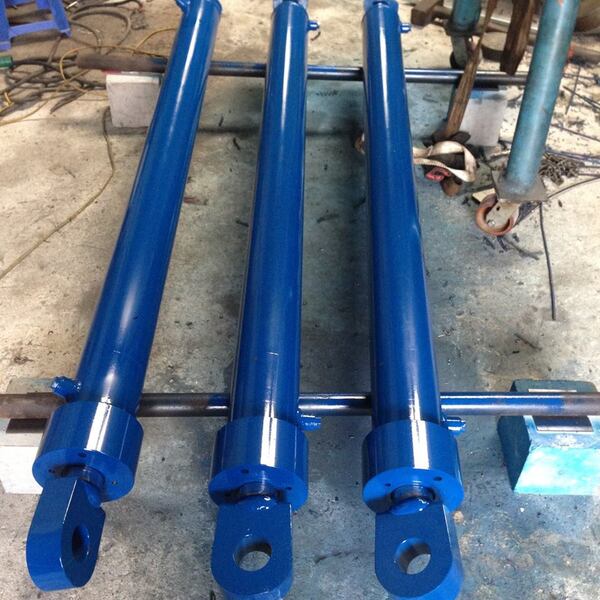

• Kết cấu hàn

Là xy lanh có đầu được hàn với ống, tạo thành kết cấu chắc chắn, cứng cáp, giúp gia tăng độ bền và khả năng chịu tải cao. Loại xy lanh có kết cấu hàn thường được dùng trong các máy móc xây dựng, máy cơ giới hoặc các thiết bị nặng yêu cầu sự ổn định và chắc chắn, đồng thời chịu được tác động cao.

• Ghép gu-rông

Xy lanh được lắp ghép bằng 4 thanh gu-rông thép để giữ cố định các chi tiết ở hai đầu nắp xy lanh, giúp lắp đặt dễ dàng và thuận tiện trong việc bảo trì. Loại xy lanh này phù hợp với các dây chuyền sản xuất, nhà máy và các ứng dụng công nghiệp – nơi yêu cầu bảo trì thường xuyên và có sự thay thế dễ dàng các bộ phận.

Ưu, nhược điểm của hệ thống ben thủy lực

Trong các ứng dụng công nghiệp và cơ khí, ben dầu có nhiều ưu điểm và nhược điểm như sau:

Ưu điểm

Hệ thống ben thủy lực sở hữu một số ưu điểm nổi bật như:

• Có khả năng tạo ra lực lớn và nhanh chóng, phù hợp với các hệ thống làm việc nặng và công suất lớn.
• Thiết kế đơn giản, dễ dàng lắp đặt, vận hành, và sửa chữa khi có sự cố, giúp tiết kiệm chi phí bảo trì.
• Dễ dàng kết nối với các phụ kiện như ống dẫn dầu, co nối, giúp tối ưu hóa không gian và tiết kiệm chi phí lắp đặt.
• Được trang bị van an toàn để bảo vệ hệ thống khỏi sự quá tải, giúp tăng cường độ bền và bảo vệ thiết bị.
• Đa dạng kiểu dáng, mẫu mã và kích cỡ khác nhau, đáp ứng nhiều yêu cầu sử dụng trong các ngành công nghiệp.
• Với cấu trúc bền vững và ít bộ phận chuyển động, ben thủy lực có tuổi thọ dài và ít gặp sự cố hỏng hóc.
• Người dùng có thể dễ dàng theo dõi áp suất dầu thủy lực thông qua đồng hồ đo (áp kế), giúp quản lý tình trạng làm việc của hệ thống.
• Hành trình và đường kính của ben thủy lực có thể thiết kế hoặc tùy chỉnh theo yêu cầu.
• Ben dầu hoạt động hiệu quả trong môi trường có tải trọng nặng, công suất cao và điều kiện làm việc khắc nghiệt.

Nhược điểm

Bên cạnh những ưu điểm nổi bật kể trên, ben thủy lực cũng tồn tại một vài điểm hạn chế như:

• Vận tốc tiến hoặc lùi của ben thủy lực có thể thay đổi khi có sự biến chuyển về phụ tải, làm giảm độ ổn định trong quá trình vận hành.
• Khi mới khởi động, hệ thống thủy lực chưa ổn định hoàn toàn, nhiệt độ và độ nhớt của dầu sẽ bị thay đổi, gây giảm độ chính xác và hiệu suất hoạt động của xy lanh.
• Sự rò rỉ và thất thoát dầu từ các đường ống có thể làm giảm hiệu suất làm việc của hệ thống và giới hạn phạm vi ứng dụng của ben thủy lực.

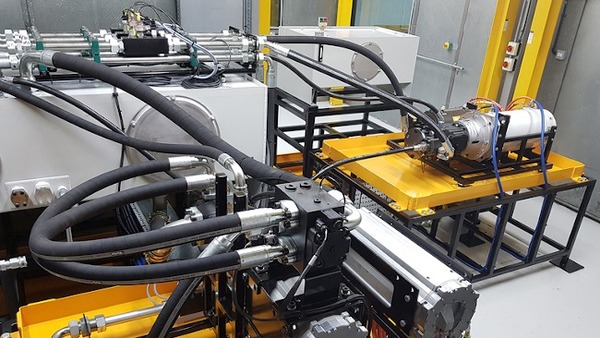

Ứng dụng của ben thủy lực trong đời sống hiện nay

Xy lanh thủy lực được ứng dụng phổ biến trong nhiều lĩnh vực công nghiệp và đời sống hiện nay nhờ vào khả năng tạo ra lực mạnh mẽ, linh hoạt và dễ dàng kiểm soát. Dưới đây là một số ứng dụng nổi bật của ben dầu trong đời sống:

• Trong công nghiệp chế tạo

Hệ thống ben dầu được sử dụng rộng rãi trong các ngành gia công kim loại, sản xuất máy móc cơ khí, đặc biệt là trong các nhà máy sản xuất giấy hay các xưởng chế biến gỗ. Ben dầu giúp thực hiện các công việc nặng như ép, nén, kéo, đẩy với độ chính xác cao và tốc độ nhanh chóng, giúp nâng cao hiệu quả sản xuất và giảm thiểu công sức lao động.

• Trong các loại xe

Các loại xe chở hàng, xe chở thiết bị, xe chở vật liệu nặng trong ngành xây dựng đều sử dụng ben thủy lực để nâng, hạ hàng hóa với tải trọng lớn một cách dễ dàng. Ben thủy lực giúp nâng cao khả năng vận hành của các xe tải trọng lớn, đặc biệt là trong việc xử lý các tải trọng nặng hoặc khó di chuyển.

Ngoài ra, ben thủy lực còn được ứng dụng trong các công trình xây dựng cầu đường như máy đào, máy xúc, máy ủi,…

• Trong cầu nâng rửa xe

Trong các trung tâm bảo dưỡng và rửa xe, ben thủy lực đóng vai trò quan trọng trong các cầu nâng rửa xe ô tô, giúp nâng và hạ xe một cách dễ dàng và chính xác, đảm bảo sự ổn định khi xử lý xe có tải trọng khác nhau.

Mua ben thủy lực ở đâu giá tốt, bảo hành uy tín?

Nếu bạn đang tìm kiếm địa chỉ cung cấp xy lanh thủy lực chất lượng, giá tốt, Tuấn Thái là lựa chọn hàng đầu. Với hơn 10 năm hoạt động trong lĩnh vực, trang thiết bị hiện đại cùng đội ngũ kỹ sư lành nghề, Tuấn Thái cam kết đem đến cho khách hàng những sản phẩm chất lượng và độ bền vượt trội.

Những lý do nên lựa chọn mua ben thủy lực tại Tuấn Thái:

• Chất lượng đảm bảo: Mỗi sản phẩm thủy lực tại Tuấn Thái đều được kiểm tra nghiêm ngặt về chất lượng và độ bền. Cam kết sản phẩm chính hãng, có nguồn gốc rõ ràng.
• Đa dạng sản phẩm: Tuấn Thái cung cấp nhiều loại ben thủy lực từ cơ bản đến chuyên dụng, với các kích thước và tính năng đa dạng, đáp ứng mọi yêu cầu cụ thể của hệ thống thủy lực.
• Chế độ bảo hành uy tín: Tuấn Thái cung cấp chính sách bảo hành rõ ràng, đảm bảo quyền lợi cho khách hàng, bạn sẽ không phải lo lắng về chất lượng sản phẩm trong suốt quá trình sử dụng.
• Giá thành cạnh tranh: Là đơn vị sản xuất hệ thống ben thủy lực, Tuấn Thái cam kết đem đến giá tốt, cạnh tranh trên thị trường.
• Giao hàng nhanh chóng, đúng hẹn: Tuấn Thái luôn hỗ trợ giao hàng đúng hẹn, bảo đảm khách hàng có thể sử dụng sản phẩm ngay khi cần thiết.
• Dịch vụ hậu mãi dài lâu: Bên cạnh chất lượng sản phẩm, Tuấn Thái còn chú trọng đến dịch vụ chăm sóc khách hàng, bảo trì, sửa chữa và thay thế phụ kiện khi cần thiết.

Trên đây là toàn bộ những thông tin về xy lanh thủy lực mà Tuấn Thái muốn gửi đến bạn đọc. Hy vọng qua bài viết, bạn sẽ hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, cũng như ứng dụng của hệ thống ben dầu thủy lực. Nếu bạn đang có nhu cầu mua ben thủy lực giá tốt và phù hợp với thiết bị cần dùng, hãy liên hệ với chúng tôi để được tư vấn và mua xy lanh thủy lực chất lượng cao!
